近紅外量子點具有的背景干擾小、穿透深度大等特點,這主要是由于近紅外波段作為“二生物窗口”(700-900nm)。彌補傳統(tǒng)可見光區(qū)量子點對與生物組織本身熒光發(fā)生干擾和傳統(tǒng)的有機熒光染料的不足之處,成為了目前公認(rèn)的理想熒光探針。這就使得近紅外量子點因其能克服可見光區(qū)域量子點進(jìn)行深層組織成像時易受干擾的缺陷等,在生物成像應(yīng)用中更具優(yōu)勢。

通過改變量子點中Ag與Se的配比找出具有優(yōu)良光學(xué)性質(zhì)的硒化銀量子點,再利用二硬脂�；�磷脂酰乙醇胺-聚乙二醇(DSPE-PEG)對其表面修飾的方法實驗對其油相到水相之間的變換,達(dá)到其作為熒光探針實現(xiàn)生物細(xì)胞熒光標(biāo)記的目的,具體研究內(nèi)容如下:

我們對含銀量子點的的特性和應(yīng)用進(jìn)行簡單介紹,以及對量子點的光學(xué)特性,物理效應(yīng)及量子點在生物方面的應(yīng)用進(jìn)行總結(jié)。通過改變Ag與Se的配比獲得了不同比例下的硒化銀(Ag2Se)量子點,并利用紫外-可見-近紅外分光光度計對材料吸收光譜進(jìn)行測定以及對其進(jìn)行光學(xué)穩(wěn)定性測試。其實驗結(jié)果表明其中Ag與Se比為1:1時量子點具有較好光學(xué)穩(wěn)定性,因此使用Ag與Se為1:1的硒化銀(Ag2Se)量子點進(jìn)行二硬脂酰基磷脂酰乙醇胺-聚乙二醇(DSPE-PEG)修飾實驗并對修飾前后的硒化銀量子點進(jìn)行物理表征。

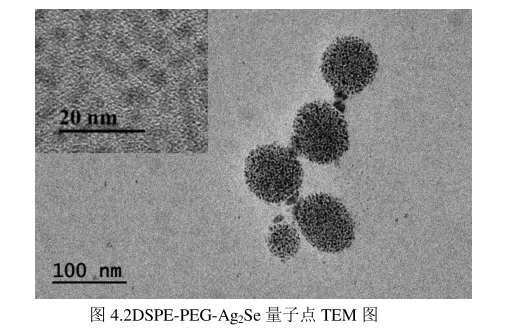

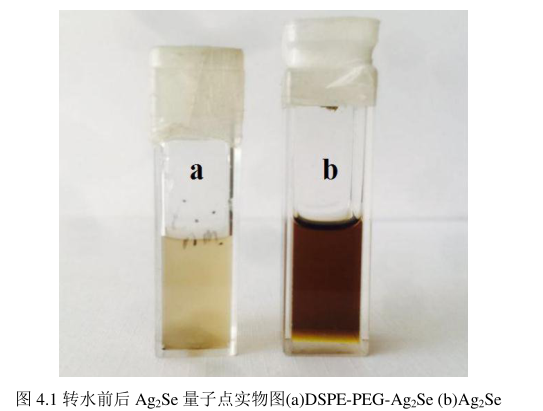

透射電子顯微鏡(TEM)是觀察納米材料的形態(tài)和尺寸分布的基本工具。如圖4.2所示給出了轉(zhuǎn)水后量子點的TEM測試結(jié)果。測試結(jié)果表明，DSPE-PEG修飾后硒化銀(Ag2Se)量子點平均粒徑為95nm，量子點聚集成團，成功“嵌套”入DSPE-PEG內(nèi)部且分布均勻。高倍率下電鏡結(jié)果表明量子點在DSPE-PEG內(nèi)部分散度良好，呈點狀分布，量子點尺寸仍保持在4nm左右。證明以成功利用DSPE-PEG對硒化銀(Ag2Se)量子點進(jìn)行親水修飾。所以經(jīng)DSPE-PEG修飾后硒化銀(Ag2Se)量子點粒徑增大，從TEM圖可以看出，硒化銀(Ag2Se)量子點聚集，分布均勻，形成圓形點，分散性好。這也表明油相硒化銀(Ag2Se)量子點成功地嵌套在DSEP-PEG微球中，使得油性硒化銀(Ag2Se)量子點具有親水性。

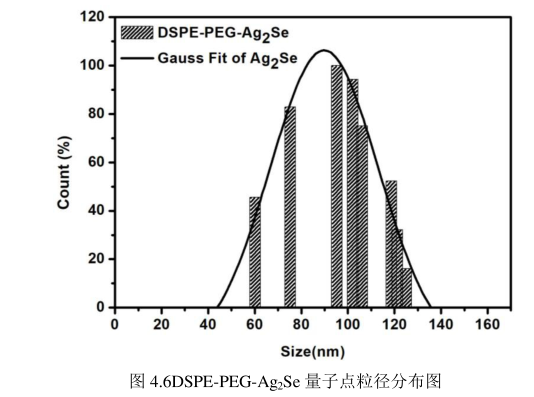

二硬脂酰基磷脂酰乙醇胺-聚乙二醇修飾硒化銀量子點DSPE-PEG-Ag2S的量子點粒徑分布圖

二硬脂�；�磷脂酰乙醇胺-聚乙二醇修飾硒化銀量子點DSPE-PEG-Ag2S的TEM圖

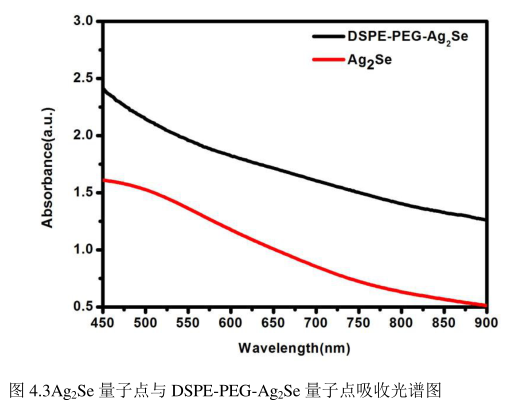

二硬脂�；�磷脂酰乙醇胺-聚乙二醇修飾硒化銀量子點DSPE-PEG-Ag2S的吸收光譜圖

量子點定制產(chǎn)品目錄：

g-CN量子點修飾球形鎢酸鉍BiWO

氮化硼量子點修飾納米環(huán)狀磁性氧化石墨烯復(fù)合材料

NiPS3量子點修飾氮摻雜介孔碳

PbS量子點修飾TiO2納米棒陣列

CdS量子點修飾TiO2納米棒陣列

氧化鋅量子點修飾磁性石墨烯

WO3量子點修飾TiO2納米管陣列(WO3/TiO2-NTAs)

CdSe量子點修飾DSPE-PAA

Bi量子點修飾C摻雜二維BiOCl納米片

石墨烯量子點修飾BiOI/PAN柔性纖維|碘氧化鉍(BiOI)

GQDs修飾BiOI/PAN纖維復(fù)合材料(GQD-BiOI/PAN)

碳量子點修飾g-C3N4/SnO2復(fù)合材料

碳量子點/g-C3N4/SnO2

CuS量子點修飾單晶TiO2納米棒陣列

CuO量子點修飾單晶TiO2納米棒陣列

碳量子點修飾鐵酸鐠/凹凸棒石復(fù)合材料

碳量子點(CQDs)修飾PrFeO<SUB>3/ATP復(fù)合材料

氧化石墨烯量子點修飾氧摻雜多孔g-C3N4

L-半胱氨酸/CdTe量子點修飾電極

廠家：西安pg電子官方生物科技有限公司

以上資料來自小編axc,2022.03.15

以上文中提到的產(chǎn)品僅用于科研，不能用于人體。
