西安pg電子官方生物科技有限公司可以對(duì)各種材質(zhì)的熒光量子點(diǎn)進(jìn)行修飾和改性以及偶聯(lián)和特殊定制，我們可以做各種聚合物修飾，多糖修飾，蛋白修飾以及復(fù)合類產(chǎn)品的量子點(diǎn)復(fù)雜定制。

雙硫腙包覆CdTe碲化鎘量子點(diǎn)的的描述：

CdTe量子點(diǎn)表面包覆雙硫腙,由于雙硫腙與CdTe量子點(diǎn)之間發(fā)生熒光共振能量轉(zhuǎn)移使得CdTe量子點(diǎn)熒光猝滅,銅的加入與雙硫腙形成雙齒螯合物,使得CdTe量子點(diǎn)熒光能量轉(zhuǎn)移被阻止,CdTe量子點(diǎn)熒光強(qiáng)度得以恢復(fù),由此建立了一種熒光開關(guān)測(cè)定痕量銅的新方法,0.5mL雙硫腙@CdTe量子點(diǎn)(Dit@CdTe),1.5mLpH7.5的Tris-HCl緩沖溶液中加入不同濃度的Cu2+,放置10min,于激發(fā)波長(zhǎng)/發(fā)射波長(zhǎng)為431nm/591nm下進(jìn)行熒光測(cè)定,熒光增強(qiáng)強(qiáng)度與Cu2濃度在0.01～10.0μmol/L范圍內(nèi)呈良好線性關(guān)系,相關(guān)系數(shù)為0.9903,檢出限為0.004μmol/L.方法用于實(shí)際水樣中銅的測(cè)定,相對(duì)標(biāo)準(zhǔn)偏差小于6.8%,回收率在97%～105%之間,并且測(cè)定結(jié)果與電感耦合等離子體質(zhì)譜法(ICP-MS)測(cè)定結(jié)果一致.

雙硫腙包覆CdTe碲化鎘量子點(diǎn)的制備方法

取上述制備好的CdTe量子點(diǎn)0.1mL,加人25mL0.01mol/LNaOH溶液和1mL2mmol/L雙硫腙(Dit)溶液,室溫下振蕩24h,反應(yīng)后12000r/min離心10min,去掉上清液,洗滌3次，得到雙硫腙包覆的CdTe量子點(diǎn)(Dit@CdTe)。

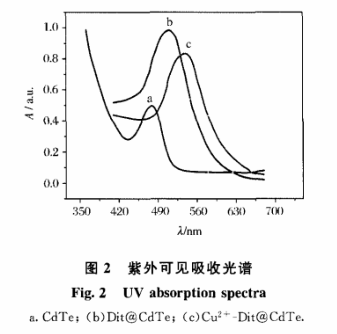

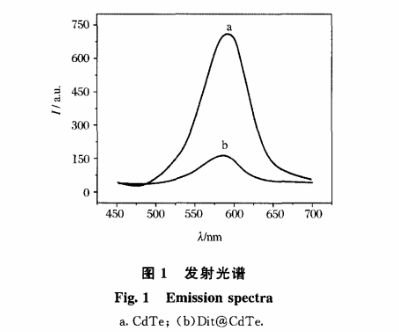

圖1和圖2分別為所合成的CdTe量子點(diǎn)及Dit@CdTe在Tris-HCl緩沖液中的發(fā)射光譜和吸收光譜。圖1中曲線a是CdTe納米粒子的熒光發(fā)射光譜,大熒光發(fā)射峰在591nm處;曲線b是Dit@CdTe的熒光發(fā)射光譜,然而由于CdTe發(fā)射光譜與CdTe-雙硫腙復(fù)合物的吸收光譜重疊,導(dǎo)致CdTe量子點(diǎn)發(fā)生熒光共振能量轉(zhuǎn)移，CdTe熒光發(fā)生猝滅。

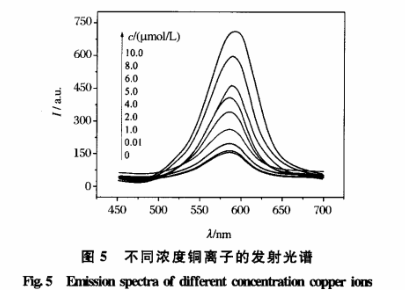

為了評(píng)價(jià)上述方法對(duì)Cu2+的檢測(cè)性能,不同濃度Cu2+加人到Dit@CdTe探針中,在佳條件下進(jìn)行測(cè)定,隨著Cu2+的加人熒光強(qiáng)度增強(qiáng)(圖5),且熒光增強(qiáng)強(qiáng)度與Cu2+濃度在0.01~10.0μmol/L范圍內(nèi)呈良好線性關(guān)系,線性回歸方程為OI=2.57+51.37c(μmol/L),相關(guān)系數(shù)為0.9903。通過(guò)對(duì)5.0μmol/LCu2+的檢測(cè),計(jì)算得相對(duì)標(biāo)準(zhǔn)偏差為4.8%;根據(jù)IUPAC規(guī)定,計(jì)算出檢出限為0.004μmol/L。

中文名稱：雙硫腙功能化CdTe碲化鎘量子點(diǎn)

英文名稱：雙硫腙@CdTe量子點(diǎn)

簡(jiǎn)稱：Dit@CdTe

其它別稱：CdTe量子點(diǎn)-雙硫腙

純度：98%

包裝：mg級(jí)和g級(jí)

貨期：一周

地址：西安

廠家：西安pg電子官方生物科技有限公司

點(diǎn)擊管網(wǎng)連接/product/86954即可查看此產(chǎn)品基本信息

以上資料來(lái)自小編axc,2022.03.15

以上文中提到的產(chǎn)品僅用于科研，不能用于人體。
