OLED的基本結構屬于夾層式結構,即發光層被兩側電極像三明治一樣夾在中間，并且至少一側為透明電極以便獲得面發光。根據有機膜的功能，器件結構可以分為以下幾類叫:①單層結構;②雙層結構;③三層結構:④多層結構。
單層結構是在器件的正極和負極間，制作由一種或數種物質組成的發光層(EML)，如圖1所示。這種結構在聚合物EL中較為常見。單層結構器件制備簡便，但往往由于載流子的傳輸效率較低以及正負載流子難以平衡，因而發光效率和亮度較低、穩定性較差。
圖1 單層結構器件
雙層結構是在器件的正極和負極間，由具有電子[或空穴]傳輸性質的發光層以及空穴傳輸層(HTL) [或電子傳輸層(ETL) ]共同構成，它有以下兩種類型:DLA和DL-B型，如圖2所示。0cIn.cQM。

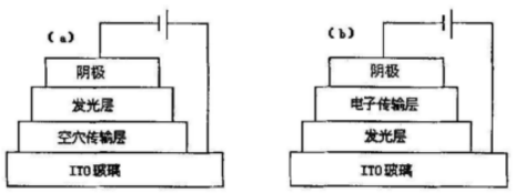

圖2 雙層器件結構: (a)DL-A型; (b)DL-B型
三層結構器件是由發光層、空穴傳輸層、電子傳輸層構成的，多層器件結構是在陰極和ETL間夾入電子注入層或(和)在陽極和HTL間夾入空穴注入層，從而優化器件性能221。這種結構不但保證了有機EL功能層與ITO陽極間的良好附著，而且還能使來自陽極和金屬陰極的載流子**地注入到有機功能薄膜層。三層器件和多層結構器件如圖3所示。

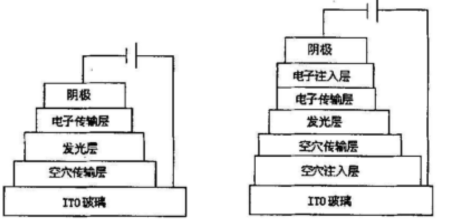

圖3 三層結構(左) 多層結構(右)器件
發光機理：OLED即有機發光二極管，它和無機發光二極管均屬于載流子注入型,但又有不同之處。LED屬于少數載流子注入型，而OLED屬于多數載流子雙注入型發光器件.

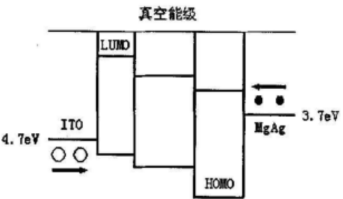

OLED載流子運輸機理圖。
在外界電場驅動下，由陰、陽兩極注入的電子和空穴在有機物中復合而釋放出能量，并將能量傳遞給有機熒光分子，使其受到激發，從基態躍遷到激發態，當受激分子從激發態回到基態時輻射躍遷而產生發光現象。
電致發光器件產品供應類別：
類別 | 產品名稱 | 關鍵詞 |
電致發光器件 | 鈣鈦礦/量子點電致發光器件 | 有機/無機雜化鈣鈦礦量子點電致發光器件 |
鹵化銫鉛鈣鈦礦量子點電致發光器件 | ||
全無機硅/鈣鈦礦量子點異質結 | ||
ZnO/C8-BTBT異質結 | ||
量子點電致發光器件(QLED) | ||
銀納米線/柔性聚合物聚酰亞胺(Ag NWs/PI)鈣鈦礦量子點發光器件 | ||
含銻的有機無機鈣鈦礦量子點電致發光二極管 | ||
多色發光CsPbX3(X=Cl,Br,I)鈣鈦礦量子點LED器件 | ||
雙面發光的無機鈣鈦礦量子點LED器件 | ||
Mn摻雜CsPbCl鈣鈦礦量子點發光器件 | ||
CdSe/CdS/ZnS和CsPbX_3量子點發光器件 | ||
磷光主體材料有機電致發光器件 | 含四苯基硅及咔唑的蒽衍生物的雙極性磷光主體材料及有機電致發光器件 | |
摻雜磷光和熒光染料的白色有機電致發光器件 | ||
Ir(piq)2(acac)為發光摻雜劑的電致發光器件 | ||
ITO/NPB/NPB:Ir(piq)2(acac)/CBP/CBP:TBPe/BCP/ALq/Mg:Ag的雙發光層白色有機電致發光器件 | ||
ITO/NPB/NPB:Ir(piq)2(acac)/CBP:TBPe /BAlq:rubrene/BAlq/Alq3/Mg:Ag的白色磷光有機電致發光器 | ||
磷光有機電致發光器件的聚合物主體材料 | ||
綠/藍/紅光磷光主體材料有機電致發光器件 | ||
含硫電子傳輸基團有機電致發光器件 | ||
聯咔唑?yàn)楣羌艿碾p極主體材料有機電致發光器件 | ||
Pt摻雜綠色磷光有機電致發光器件 | ||
香豆素衍生物的新型綠色/紅色磷光有機電致發光器件 | ||
三唑類雙偶極藍色磷光主體材料電致發光器件 | ||
熒光染料電致發光器件 | 基于DCDDC超薄層和DCDDC摻雜主體材料電致發光器件 | |
紅色熒光染料3-(dicyanomethylene)-5,5-dimethyl-1-(4-dimethylamino-styryl)cyclohexene白色有機電致發光器件 | ||
摻雜熒光染料的高亮度有機藍光電致發光器件 | ||
熒光染料摻雜聚(N乙烯卟唑)發射體層的白光發射有機電致發光器件 | ||
聚N乙烯卟唑熒光染料摻雜電致發光器件 | ||
摻雜4-(dicyanomethylene)-2-t-butyl-6-(1,1,7,7-tetramethyljulolidyl-9-enyl)-4H-pyran(DCJTB)熒光染料的紅光有機電致發光器件 | ||
摻雜rubrene熒光染料的紅光有機電致發光器件 | ||
基于熒光染料的白光有機電致發光器件 | ||
基于腈類熒光染料的有機電致發光器件 | ||
全熒光白光有機電致發光器件 | ||
熒光染料 Zn(BTZ)_2為藍綠光發光的雙層白光有機電致發光器 | ||
熒光染料 Rubrene摻雜BAlq中為橙紅光發光層的電致發光器件 | ||
ITO/2T NATA/ NPBX/DSA ph (xnm)/TAZ/ Bphen/LiF/ Al | ||
藍色熒光染料DSA ph為發光層的電致發光器件 | ||
藍色熒光/紅綠色磷光的白色有機電致發光器件 | ||
Ir(piq)2(acac)/Ir(PPy)3共摻入母體CBP的白色電致發光器件 | ||
ITO/m-MTDATA (30nm)/NPB (20nm)/CBP:15% Ir(ppy)3:1% Ir(piq)2(acac) (15nm)/NPB (xnm)/MADN:5% DSA-ph(10nm)/Bphen (40nm)/LiF (0.8nm)/Al (100nm) | ||
DSA-ph摻雜結構的**藍色有機熒光電致發光器件 | ||
ITO/2T-NATA(30 nm)/NPBX(10 nm)/ADN:4wt.%DSA-ph(40 nm)/Bphen(30 nm)/LiF(0.6 nm)/Al(150 nm) | ||
非共軛聚合物為主體材料的有機電致發光器件 | ||
紅光稀土有機配合物電致發光器件 | ||
金屬配合物電致發器件 | 樹枝狀有機金屬配合物電致發光器件 | |
8-羥基喹啉金屬配合物電致發光器件 | ||
含苯基苯并咪唑環金屬配體的銥(III)配合物電致發光器件 | ||
含苯乙烯基苯并噻唑環金屬配體的銥(III)配合物電致發光器件 | ||
鉑銥雙核環金屬配合物電致磷光器件 | ||
鋅金屬配合物BFHQZn的白色有機電致發光器件 | ||
新型有機金屬配合物的量子阱結構有機電致白光器件 | ||
橙光/紅光/白光磷光電致發光器件 | ||
銥金屬配合物磷光材料摻雜聚合物的發光器件 | ||
ndium-tin oxide(ITO)/poly(N-vinylcarbazole)(PVK):(pbi)2Ir(acac)(x)/2,9-dimethyl-4,7-diphenyl-1,10-phenan throline(BCP)(20 nm)/8-Hydroxyquinoline aluminum(Alq3)(10 nm)/Mg:Ag | ||
(pbi)2Ir(acac)/咔唑共聚物物理摻雜的聚合物電致磷光器件 | ||
含喹啉配體的鋁和鎵(Ⅲ)金屬配合物電致發光器件 | ||
鈹金屬配合物二合鈹(Ⅱ)(Bempp)/二(2-苯基吡啶)(N,N'-二異丙基苯甲脒)合銥(Ⅲ)(PPP)磷光電致發光器件 | ||
環金屬配合物寬光譜帶發光材料單摻雜聚合物電致白光器件 |
