基于自適應光纖準直器陣列的波前傳感器結構的系統方案詳解
西安pg電子官方生物科技有限公司是集化學科研和定制與一體的高科技化學公司。業務范圍包括化學試劑和產品的研發、生產、銷售等。涉 及產品為通用試劑的分銷、非通用試劑的定制與研發，涵蓋生物科技、精細化學品、醫藥中間體和化工材料等領域。公司重視人才、尊重人才，努力實施科技興企戰略，現已鍛造成一支富有凝聚力和良好作風的團隊公司。公司與國內多個高校和科研單位達成戰略伙伴關系。
基于自適應光纖準直器陣列的波前傳感器結構

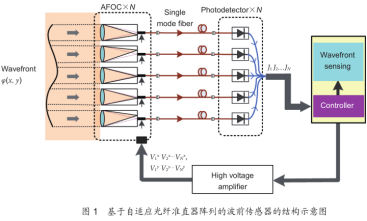

基于AFOC陣列的波前傳感器結構示意圖如圖1所示。
主要包括AFOC陣列、傳輸光纖、光電探測器:陣列、高壓放大器和控制平臺。其中控制平臺又包括AFOC控制器和波前重構這兩個功能模塊。這里將AFOC逆向應用，使其實現光束由自由空間至光纖波導的耦合功能。AFOC陣列將入射激光束的波前進行分割、聚焦，并利用其內光纖耦合接收聚焦光束。光電探測器將耦合接收光束轉化為相應的電壓信號。采用接收電信號為指標，AFOC 控制器模塊采用優化控制算法(SPGD等)產生驅動電壓，該電壓經高壓放大后，各自作用于AFOC陣列單元上，使各路耦合接收的光強較大化;控制平臺的波前重構功能模塊對每路AFOC耦合接收光能量較大化時對應的驅動電壓進行反演，可計算得到整體波前在各子孔徑上的波前斜率, 并據此采用一定的波前復原算法，如模式法、區域法等，即可重構畸變波前的相位。

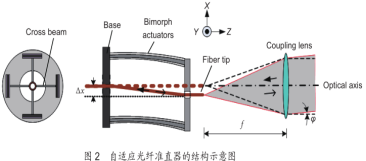

圖2為AFOC對空間激光束進行耦合接收的示意圖。
已有的研究結果表明，對AFOC采用優化控制算法使其每路耦合接收光能量較優化，此時的光纖端面位置與分割后的子光束經聚焦形成的光斑質心位置直接相對應。與此同時，AFOC 內置光纖端面在焦平面上的位置AX(或AY)與施加其上的驅動電壓Vx(或V)大小之間的關系，在忽略機械結構及執行器件的遲滯效應情況下，可認為是簡單線性關系。根據以上兩點, 可以從驅動電壓值的變化量直接得到由波前傾斜造成的子孔徑內聚焦光斑的質心偏移。實際上，可通過在AFOC器件上加設位移傳感器的辦法來**測定光纖端面的位移量。其優點是能夠保證精度，但會增加系統的成本和復雜度。電壓反演雖然精度相對比較低，但是結構簡單。
