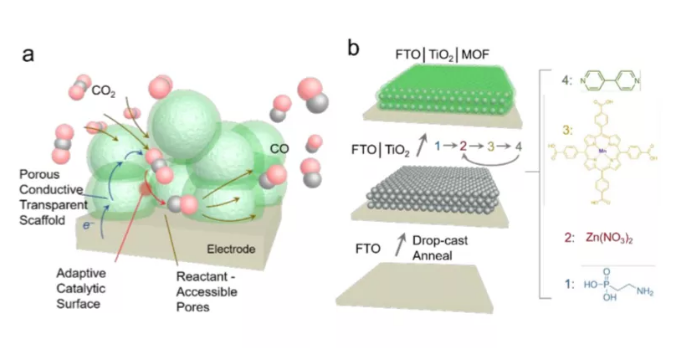

催化劑制備:將TiO2納米粒子負(fù)載到干凈的FTO玻璃上，隨后在400 ℃中煅燒30 min。將負(fù)載了TiO2的FTO玻璃浸泡在2-氨基乙基膦酸溶液中。之后，在0.1 mM Zn(NO3)2、Mn-卟啉、4,4’-聯(lián)吡啶溶液中于40 ℃乙醇溶液中進(jìn)行生長15 min并進(jìn)行多次循環(huán),得到Mn-卟啉的MOF材料

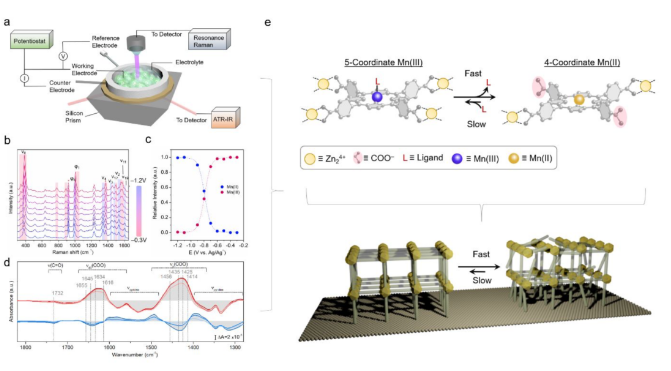

在電催化反應(yīng)過程中，Mn-卟啉結(jié)構(gòu)會迅速發(fā)生還原和緩慢的氧化，同時結(jié)構(gòu)中的羧酸根會發(fā)生重構(gòu)，這項發(fā)現(xiàn)為MOF在結(jié)構(gòu)動態(tài)調(diào)控催化劑中的應(yīng)用提供了可能性，通過DFT模擬了反應(yīng)中生成CO的反應(yīng)機(jī)理。

通過UVVIS，發(fā)現(xiàn)Mn-MOF的吸收峰發(fā)生紅移，并且吸收峰變寬，說明卟啉的配位環(huán)境發(fā)生變化。在N2保護(hù)氣氛中原位表征了電催化反應(yīng)過程，結(jié)果顯示Mn(III/II)的還原電勢在-0.8 V附近。在0~-1 V的電壓變化過程中對Mn(II)在442 nm附近的吸收峰進(jìn)行表征，結(jié)果顯示在1 min內(nèi)就能夠?qū)�Mn(III)的還原，但是Mn(II)的氧化需要更長時間，接近30 min。
