III族氮化物由于其寬的直接帶隙與**的穩定性,被廣泛用于發光二極管(LED)、激光器和大功率/高頻電子器件。其中,高品質氮化鋁(AlN)薄膜的生長與深紫外LED的構筑是目前氮化物領域研究的重點與熱點。目前,AlN薄膜主要是通過金屬有機化學氣相沉積(MOCVD)的方法異質外延生長在c-藍寶石、6H-SiC和Si(111)襯底上。然而,AlN與襯底之間存在較大的晶格失配與熱失配,使得外延層中存在較大的應力與較高的位錯密度,**降低器件性能。與此同時,AlN前驅體在這類襯底上遷移勢壘較高,浸潤性較差,傾向于三維島狀生長,需要一定的厚度才可以實現融合,增加了時間成本。
近日,有研究團隊開發出了石墨烯/藍寶石新型外延襯底,并提出了等離子體預處理改性石墨烯,促進AlN薄膜生長實現深紫外LED的新策略。在該工作中,研究人員利用CVD的方法,獲得了新型外延襯底——石墨烯/藍寶石襯底,此方法避免了石墨烯轉移過程中的污染、破損問題,目前已經實現了小批量規;苽。通過DFT計算發現等離子體預處理向石墨烯中引入的吡咯氮,可以**促進AlN薄膜的成核生長。在較短的時間內即可獲得高品質AlN薄膜,其具有低的應力,較低的位錯密度,構筑的深紫外LED器件表現出了良好的器件性能。

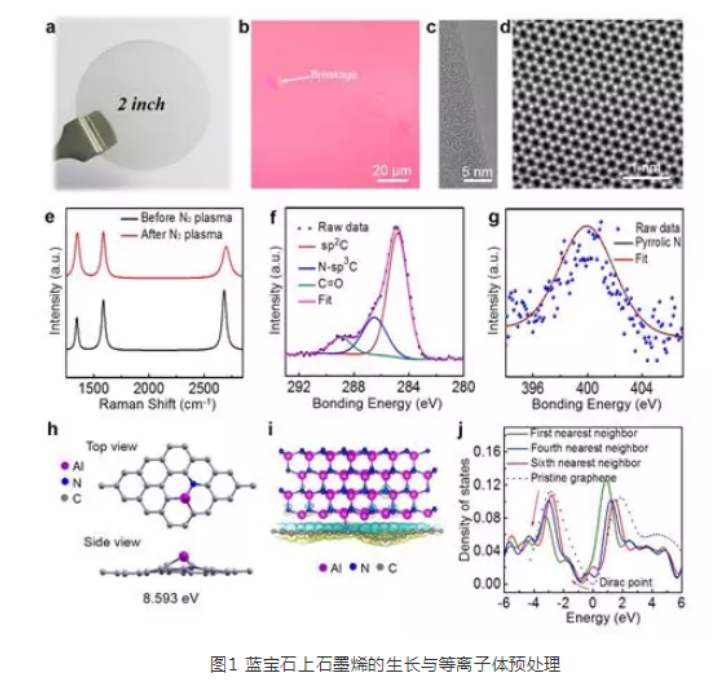

圖1 藍寶石上石墨烯的生長與等離子體預處理
a) 兩英寸石墨烯/藍寶石襯底的實物照片,b) 石墨烯薄膜的光學顯微鏡照片,c) 石墨烯的邊緣層數,d) 石墨烯的原子像,e) 石墨烯薄膜在經過氮等離子體預處理前后的拉曼光譜,f) 石墨烯經氮等離子體處理后的C1s XPS譜圖,g) N1s XPS 譜圖,h) Al原子與氮等離子體預處理引入的吡咯N的吸附能,i) 石墨烯與AlN薄膜界面的差分電荷分布圖,j) 與N不同近鄰位置Cπ軌道態密度。

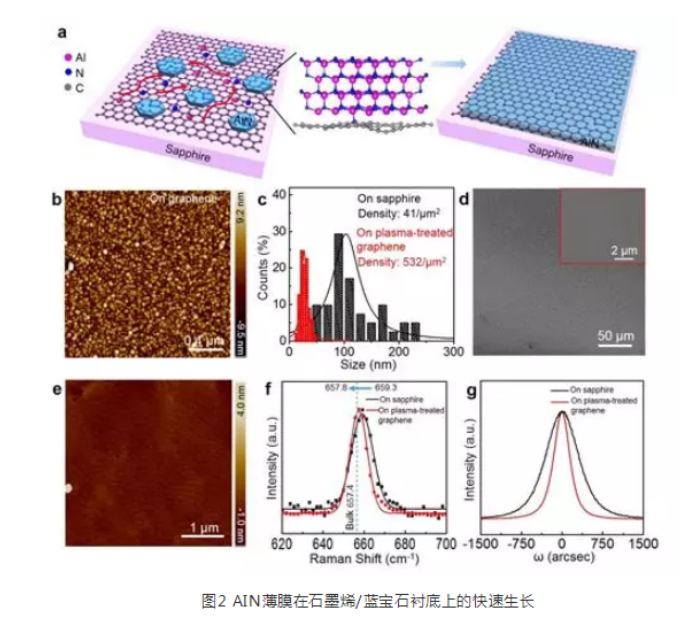

圖2 AIN薄膜在石墨烯/藍寶石襯底上的快速生長
a) AlN薄膜在等離子體預處理的石墨烯/藍寶石襯底上的生長過程示意圖,AlN優先在N缺陷位置處成核,前驅體在石墨烯薄膜上快速遷移,促進AlN橫向生長,在短時間內獲得平整薄膜,b) AlN在等離子體預處理的石墨烯/藍寶石襯底上成核階段的AFM圖,c) AlN在傳統藍寶石襯底和等離子體預處理的石墨烯/藍寶石襯底上成核密度與尺寸分布統計結果,d) 在等離子體預處理的石墨烯/藍寶石襯底上獲得的AlN 薄膜的SEM圖,e) 在等離子體預處理的石墨烯/藍寶石襯底上獲得的AlN 薄膜的AFM圖,f) 在傳統藍寶石襯底和等離子體預處理的石墨烯/藍寶石襯底上獲得的AlN薄膜的Raman表征,證明石墨烯可以**釋放應力,g) 等離子體預處理的石墨烯/藍寶石襯底上(0002)AlN薄膜的XRD 搖擺曲線,證明石墨烯可以**降低位錯密度。

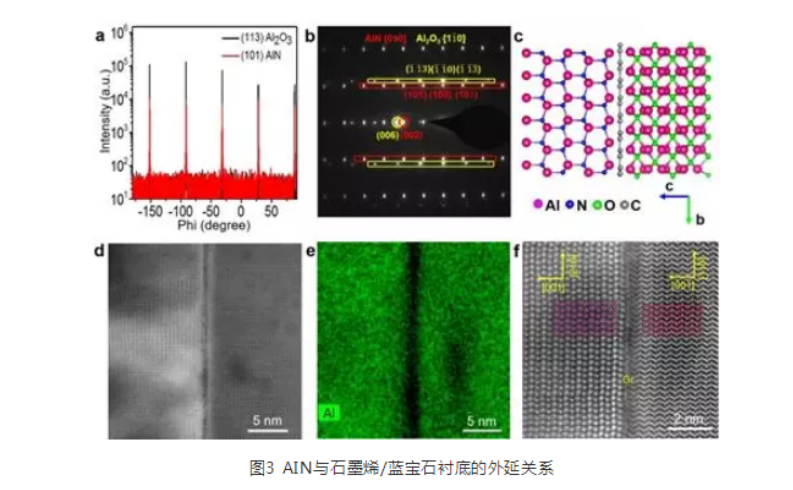

圖3 AIN與石墨烯/藍寶石襯底的外延關系
a) AlN/Graphene/Al2O3的XRD-φ掃描,b) AlN/Graphene/Al2O3界面的選區電子衍射,AlN晶胞相比于Al2O3晶胞旋轉30°,c) AlN/Graphene/Al2O3的界面結構示意圖,d) AlN/Graphene/Al2O3界面STEM圖,e) 與圖相對應的Al元素的EDS面掃描結果,f) 原子分辨的AlN/Graphene/Al2O3界面,可以看到石墨烯存在。
該工作成功的實現了AlN薄膜在石墨烯/藍寶石襯底上的準范德華外延生長,并構筑了高性能石墨烯基深紫外LED器件。DFT計算表明,在AlN生長之前,等離子體處理引入的吡咯N可以地促進AlN成核的成核能力并提高生長速率。單層石墨烯的存在沒有改變藍寶石襯底與AlN薄膜的外延關系,保證了單晶薄膜的生長,而且由于較弱的界面相互作用**地降低了AlN薄膜的位錯密度與應力。構筑的深紫外LED具有低的開啟電壓,較高的輸出功率和出色的可靠性。相比于傳統工藝,此方法還省略了低溫緩沖層,節省MOCVD生長機時,降低成本。該工作為AlN薄膜的生長提供了新思路,并為石墨烯的大規模關鍵應用提供了切實可行的方法。
