西安pg電子官方生物是一家生物公司，供應(yīng)超分子材料：冠醚，環(huán)糊精，杯芳烴，杯吡咯，杯咔唑，葫蘆脲，柱芳烴，環(huán)芳烴，卟啉，酞菁，大環(huán)內(nèi)酯，環(huán)肽，環(huán)番，咔咯，輪烷，索烴，C60，環(huán)狀席夫堿，大環(huán)多胺，金剛烷衍生物等各種復(fù)雜定制產(chǎn)品。

RGD多肽靶向的鋅摻雜四氧化二鐵納米顆粒的制備方法：

(1) DMSA- -Zno. Fe2.O4 NPs 的制備:

把FeSO,●(NH) 2S04●6H20和ZnSO,溶解在20ml的水里,使得前體達(dá)到1. 73X10 3mol Fe*+ and 2. 67X 10mol Zn'2+ 的目的;其次,把10ml油酸、10ml水和1g NaOH混合,在常溫下磁力攪拌直到得到均勻的溶液;再者,把前體Fe”和Zn2+倒進(jìn)該均勻溶液中,攪拌幾分鐘以后，混合溶液變成深棕色;把該溶液轉(zhuǎn)移進(jìn)50ml反應(yīng)釜中,密封, 230度加熱15個小時;反應(yīng)結(jié)束以后,冷卻至室溫,產(chǎn)品沉積在釜底,用環(huán)已烷溶解取出納米顆粒;再把乙醇加入容有納米顆粒的環(huán)己烷中,沉淀出納米顆粒,納米顆粒再用乙醇反復(fù)洗數(shù)次;顆粒表面的有機表面活性劑用二巰基丁二酸(DMSA)在60°C水浴機械攪拌12 小時，重復(fù)兩次交換,得到DMSA包裹的鋅摻雜的超順磁四氧化三鐵納米顆粒,該納米顆粒能夠徹底溶解在水相中;

(2) c (RGDyK) -DMSA- Zno. Fe2.cO4 NPs 的制備:

取EDC和NHS溶解在PBS緩沖液中(PH=7.4，0.05M)中,并用0.2M的鹽酸調(diào)解PH;把上述溶解加入到一-定量的DMSA-Zno. Fex.04 NPs 中,并超聲10 分鐘,室溫下反應(yīng);將混合物用PBS緩沖液(PH=7.4， 0. 01M)磁分離洗滌3次以除去多余的EDC和NHS,將活化后的DMSA-Zno.Fe2.c04NPs重新分散在PBS緩沖液中;把c(RGDyK)溶解在PBS緩沖液中,并加入到以上活化后的DMSA-Zno. ,Fe2. .04 NPs 溶液中,室溫反應(yīng);混合物用PBS緩沖液(PH=7.4，0. 01M)磁分離洗滌3次以除去多余的游離抗體,重懸于PBS(0. 01M, pH7.4) 中,4"C保存。

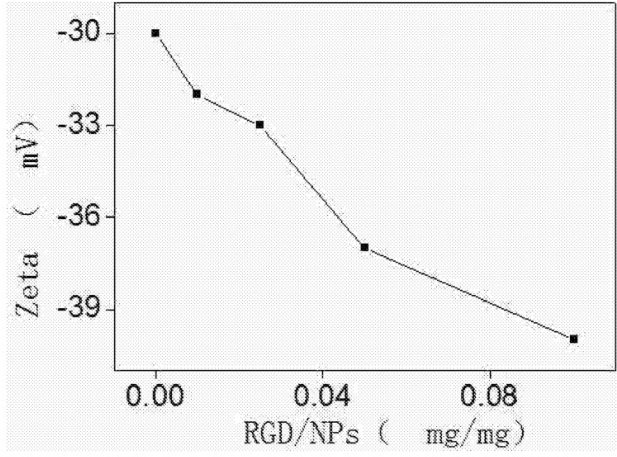

圖1為實施例各所制備的納米顆粒的Zeta電勢圖。其中,隨著加入的RGD量的增加,Zeta電勢逐漸降低,這主要是因為連接上的RGD的天冬氨酸的負(fù)電荷所致。

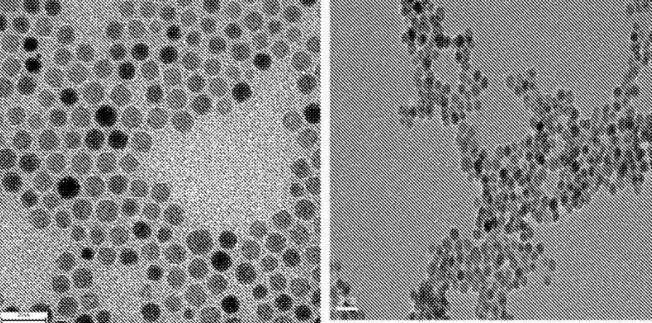

圖2為實施例1所制備的納米顆粒的透射電子顯微鏡圖。其中左圖是DMSA- Zng. Fe2. .0, NPs,右圖是RGD- DMSA- -Zno. Fe2cO4 NPs.

西安pg電子官方生物提供環(huán)肽相關(guān)定制產(chǎn)品目錄：

溫馨提示：西安pg電子官方生物科技有限公司供應(yīng)的產(chǎn)品僅用于科研，不能用于其他用途，axc,2020.03.08
