Pt/普魯士藍(lán)（PB）納米粒子的制備和表征

納米粒子是非常重要的材料。他們具有較高的比表面積和獨(dú)特的理化性質(zhì)，如催化活性，光學(xué)特性，電學(xué)特性和磁學(xué)性質(zhì)，已被廣泛的研究。近年來將納米粒子固定于電極表面上的各種電化學(xué)和電催化應(yīng)用也得到了很大的發(fā)展。

PB是一種**的具有Fe元素不同價(jià)態(tài)形成的兩種形式的化合物，它們的化學(xué)式分別為KFeⅢ[FeⅡ(CN)6]和Fe4Ⅲ[FeⅡ(CN)6]，根據(jù)K+的存在與否，被分為可溶性和非可溶性PB。雖然PB的合成及其性質(zhì)已進(jìn)行了廣泛的研究，但是對PB納米粒子的制備和表征報(bào)道的相對較少。研究表明，PB納米粒子表現(xiàn)出良好的催化活性。通常情況下，他們可以通過靜電相互作用或物理保留作用被固定在電極表面。例如:金膠體或納米Pt可以通過短/長鏈分子（例如疏基官能團(tuán)兩端）固定在金屬基底上。

制備普魯士藍(lán)納米粒子

在磁力攪拌作用下將7 ml去離子水，1 ml 10 mM KCl和1 ml 2 mM K4Fe(CN)6混合均勻，然后將1 ml 2 mM的FeCl3緩慢加入，讓其在攪拌下反應(yīng)1 h左右。即可觀察到藍(lán)色的普魯士藍(lán)膠體溶液。

制備Pt/PB納米粒子

將5 ml去離子水，1 ml 10 mM KCI和1 ml 2 mM K4Fe(CN)g強(qiáng)烈攪拌使之形成均一混合物;再向其中慢慢加入1 ml 2 mM的FeCl3溶液，混合均勻。該混合物慢慢變藍(lán)，即形成普魯士藍(lán)膠體溶液。然后依次分別滴加1 ml 2 mM K4Fe(CN)6和1ml 2 mM K2PtCl6。繼續(xù)攪拌24 h后，即可獲得Pt/PB膠體溶液。確保使用的KzPtCl6溶液在前一天配制，使得其中的配體實(shí)現(xiàn)從CI-H2O的轉(zhuǎn)變。

將Pt-PB納米粒子通過1，3-丙二硫醇實(shí)現(xiàn)自組裝

先將Au電極用Piranha溶液（30%H2O2: 98%H2SO4=1:3）浸泡5 min，以便去除Au電極表面附有的污染物，然后用蒸餾水徹底沖洗。將處理好的Au電極置于0.5M HSO;溶液中，在-0.2~1.5V間進(jìn)行循環(huán)伏安掃描，直至得到穩(wěn)定的電化學(xué)信號。接著，將處理好的電極浸入新配制好的2 mM的1，3-丙二硫醇中組裝過夜（>12h)。

UV-vis光譜表征

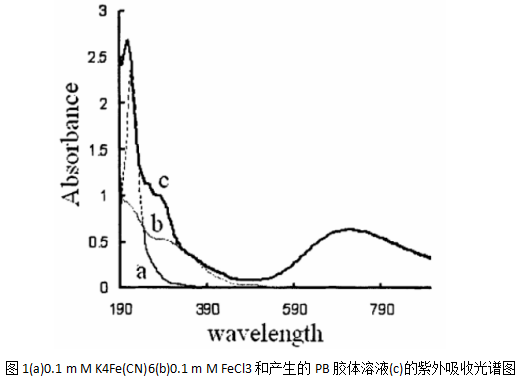

先研究了0.1 mM K4Fe(CN)6，0.1 mM FeCl3和相應(yīng)的PB膠體溶液的紫外吸收光譜圖。如圖1(a)(b)所示，K4Fe(CN);溶液的吸收峰大約在219 nm; FeCl3溶液在217和303 nm有兩個(gè)吸收帶;而K4Fe(CN)6和FeCl3溶液混合產(chǎn)生的藍(lán)色膠體溶液，則在720 nm處出現(xiàn)了一個(gè)新的PB的特征吸收帶，如圖1(c)。在制備過程中，720 nm處的PB吸收峰隨著反應(yīng)時(shí)間的增加而增加，且K4Fe(CN)6和FeCl3溶液在2h能夠充分反應(yīng)完成。

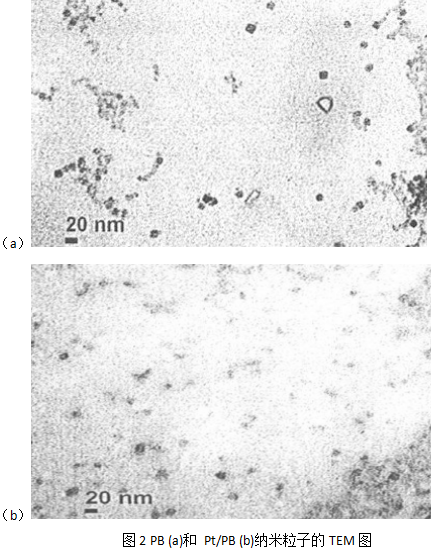

PB和Pt/PB納米粒子的形貌通過TEM進(jìn)行了表征。圖2a中顯示PB納米粒子粒徑約為15 nm，且表面比較光滑，沒有出現(xiàn)其它的雜質(zhì)。當(dāng)K4Fe(CN)6和K4PtCl6溶液加入PB膠體溶液形成Pt/PB后，其形貌如圖2b顯示:Pt/PB粒子表面變得粗糙，粒子尺寸變?yōu)?/span>20 nm左右。這里并沒有觀察到核殼結(jié)構(gòu)，表明Pt/PB納米粒子是Pt和PB相互混合得到的。

西安pg電子官方生物科技有限公司提供各種多孔材料、石墨烯、鈣鈦礦、量子點(diǎn)、納米顆粒、空穴傳輸材料、納米晶、化學(xué)試劑、光電化學(xué)品、有機(jī)光電和半導(dǎo)體材料、材料中間體、酶制劑、酶底物、定制類納米管、定制氮化物、普魯士藍(lán)定制等一系列產(chǎn)品。

pg電子官方供應(yīng)相關(guān)定制產(chǎn)品：

中空介孔普魯士藍(lán)納米粒(HPBs)

氧化石墨烯/普魯士藍(lán)-鈀/聚吡咯納米復(fù)合材料

氧化石墨烯/普魯士藍(lán)納米顆粒復(fù)合材料

氧化石墨烯/普魯士藍(lán)-殼聚糖納米復(fù)合物

氧化石墨烯/普魯士藍(lán)/氨基苝四甲酸納米復(fù)合物

氧化石墨烯/普魯士藍(lán)/氨基苝四甲酸復(fù)合物(GO/PB/PTC-NH2)

氧化石墨烯(RGO)/普魯士藍(lán)復(fù)合材料(RGOPC)

鋅摻雜的普魯士藍(lán)納米顆粒

微/納米多孔普魯士藍(lán)/金復(fù)合材料

透明質(zhì)酸修飾的普魯士藍(lán)納米粒子

銅鎳鈷多金屬普魯士藍(lán)類化合物

碳納米管-離子液體/聚苯胺-普魯士藍(lán)-普魯士藍(lán)氧化酶復(fù)合材料

碳納米管/普魯士藍(lán)(MWCNTs/PB)納米復(fù)合材料

水凝膠基普魯士藍(lán)納米復(fù)合材料

水滑石負(fù)載了普魯士藍(lán)的復(fù)合納米材料

雙金屬普魯士藍(lán)類似物(PBA)

雙金屬PBA普魯士藍(lán)納米復(fù)合材料

石墨烯-普魯士藍(lán)-金納米(rGO/PB/AuNPs)復(fù)合材料

石墨烯/亞甲基藍(lán)/普魯士藍(lán)復(fù)合膜

石墨烯/普魯士藍(lán)類配合物復(fù)合氣凝膠

石墨烯/普魯士藍(lán)/殼聚糖復(fù)合薄膜

三維有序多孔碳/普魯士藍(lán)納米復(fù)合材料

三維石墨烯復(fù)合普魯士藍(lán)材料

三維石墨烯/普魯士藍(lán)(rGO/PB)

氰根橋聯(lián)稀土-六氰合鐵(鈷)雜化型普魯士藍(lán)類配合物

氰根橋聯(lián)雙核普魯士藍(lán)配合物

氰根橋聯(lián)的雜化型普魯士藍(lán)類配合物

嵌段共聚物/普魯土藍(lán)納米復(fù)合材料

普魯士藍(lán)-氧化石墨烯復(fù)合薄膜

普魯士藍(lán)衍生的FeOOH/生物質(zhì)秸稈復(fù)合材料

普魯士藍(lán)修飾的氧化鐵納米粒子

普魯士藍(lán)修飾的鐵蛋白納米顆粒

普魯士藍(lán)修飾玻碳電極

普魯士藍(lán)鐵基合金納米復(fù)合材料空心球納米復(fù)合材料

普魯士藍(lán)納米立方體-石墨烯復(fù)合材料。

普魯士藍(lán)納米立方體/氮摻雜多孔碳復(fù)合材料(PB/NPC-600)

普魯士藍(lán)納米空心橄欖

普魯士藍(lán)納米顆粒(PBNPs)

普魯士藍(lán)納米晶的石墨烯復(fù)合材料

普魯士藍(lán)粒子納米復(fù)合材料

普魯士藍(lán)立方塊/二硫化鉬納米復(fù)合材料

普魯士藍(lán)立方塊(PBNC)/二硫化鉬納米復(fù)合材料

普魯士藍(lán)類配合物三元復(fù)合電極

普魯士藍(lán)類配合物Cu3[Fe(CN)6]2·11.6H2O

普魯士藍(lán)類配合物/碳復(fù)合材料

普魯士藍(lán)類配合物/鉑/碳材料

普魯士藍(lán)類納米配合物

普魯士藍(lán)-殼聚糖(PB-CS)膜

普魯士藍(lán)-聚多巴胺-納米鉑多層納米復(fù)和材料

普魯士藍(lán)—聚-4-乙烯吡啶—碳納米管(PB/P4VP-g-MWCNTs)復(fù)合物

普魯士藍(lán)-金納米復(fù)合材料(PB-Au)

普魯士藍(lán)負(fù)載多孔陶瓷復(fù)合材料

普魯士藍(lán)—二氧化鈦納米管復(fù)合材料

普魯士藍(lán)-二氧化硅-石墨烯新型納米材料

普魯士藍(lán)-多壁碳納米管(PB-MWCNTs)

普魯士藍(lán)的納米立方體

普魯士藍(lán)-鉑(PB-Pt)復(fù)合材料

普魯士藍(lán)@二氧化錳納米復(fù)合材料

普魯士藍(lán)/銀納米線

普魯士藍(lán)/氧化石墨復(fù)合材料(PB/GO)

普魯士藍(lán)/氧化鋯復(fù)合材料

普魯士藍(lán)/碳微球/聚吡咯復(fù)合電極材料

普魯士藍(lán)/碳納米管海綿

普魯士藍(lán)/石墨烯納米復(fù)合材料

普魯士藍(lán)/石墨烯/碳纖維復(fù)合材料(PB/GN/CFs)

普魯士藍(lán)/石墨烯/硫復(fù)合材料

普魯士藍(lán)/殼聚糖/碳納米管復(fù)合材料

普魯士藍(lán)/還原氧化石墨烯復(fù)合材料

普魯士藍(lán)/硅納米線

普魯士藍(lán)/二氧化錳納米復(fù)合材料(PB-MnO_2@PDA@Ce6)

zl 05.12
