合成各種形貌的COF-LZU1，cas1242082-12-7的研究進(jìn)展

研究了超臨界流體技術(shù)在共價(jià)有機(jī)骨架材料（COF）合成中的應(yīng)用，以均苯三甲醛和對(duì)苯二胺為原料，N，N-二甲基甲酰胺為共溶劑，醋酸為催化劑，在超臨界二氧化碳（scCO2）中合成了亞胺類共價(jià)有機(jī)骨架材料COF-LZU1.考察了共溶劑、反應(yīng)溫度、反應(yīng)壓力、反應(yīng)時(shí)間、醋酸含量和反應(yīng)物摩爾比對(duì)COF-LZU1材料的晶體結(jié)構(gòu)和微觀形貌的影響.實(shí)驗(yàn)結(jié)果表明，反應(yīng)溫度的升高有利于提高scCO2的傳質(zhì)速率及增加反應(yīng)物在scCO2中的溶解度，從而促進(jìn)反應(yīng)的進(jìn)行；反應(yīng)時(shí)間的延長有利于晶體的成熟和結(jié)晶度的提高；醋酸不僅是反應(yīng)催化劑，還具有形貌導(dǎo)向劑的作用，通過改變醋酸用量分別獲得了球狀、塊狀和棒狀形貌的COF-LZU1；反應(yīng)物中對(duì)苯二胺含量過高會(huì)干擾反應(yīng)過程中醛基與氨基的有序結(jié)合，導(dǎo)致結(jié)晶度的降低以及形貌規(guī)整程度的下降.在反應(yīng)溫度為60℃，反應(yīng)壓力為20 MPa，反應(yīng)時(shí)間為6 h，均苯三甲醛與對(duì)苯二胺摩爾比為1：1.5，醋酸（3 mol/L）與N，N-二甲基甲酰胺體積比為1：1的條件下，制備的COF-LZU1呈現(xiàn)截面直徑為80 nm的納米棒形貌，具有良好的結(jié)晶度和**的熱穩(wěn)定性，熱分解溫度高達(dá)550℃.

在超臨界環(huán)境中制備了COFs材料，為COFs的綠色合成提供了新途徑.

COF-LZU1，cas1242082-12-7

COF-LZU-1

CAS NO.：1242082-12-7

分子式：C9H6O3.C6H8N2

分子量：270.28

材料名稱：COF-LZU-1

其他名稱：NA

CAS：1242082-12-7

單位分子式 C9H6O3.C6H8N2 單位分子量 270.28326

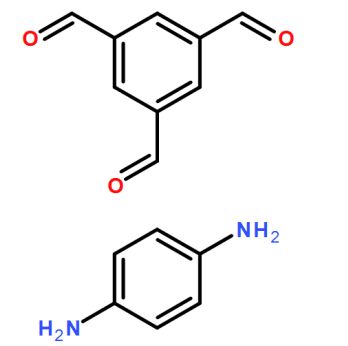

單體 1) 均苯三甲醛 (CAS:3163-76-6);

2) 對(duì)苯二甲胺 (CAS:106-50-3)

孔徑 1.2-1.8 nm 孔容

比表面 BET比表面  860-1160 m2/g

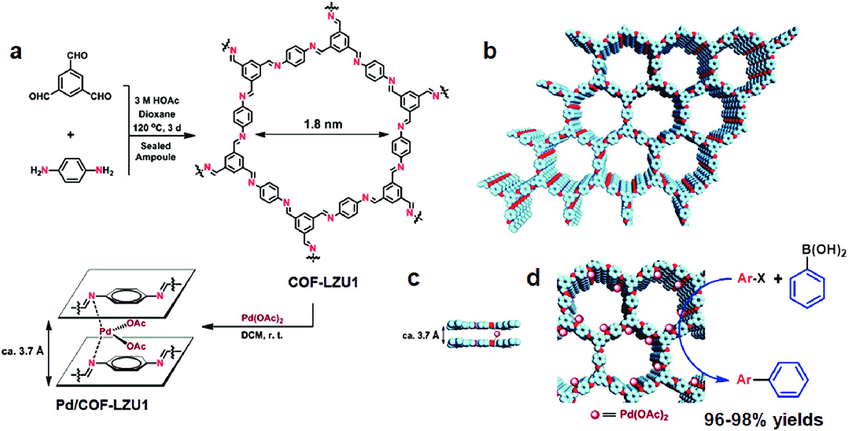

模擬結(jié)構(gòu)

產(chǎn)品性狀

產(chǎn)品形貌

黃色粉末

yellow solid

粒徑  500nm-2um

穩(wěn)定性

1) COF-LZU1具有穩(wěn)定性，能夠在50℃以下的熱水中穩(wěn)定存在48小時(shí)以上。

2) 熱分解溫度大于400度

保存和活化方法

1) 常溫或低溫條件下，干燥密封保存

其他特性

熒光:NA

應(yīng)用領(lǐng)域

1)用于氣體和污染物吸附

2)孔道可用于負(fù)載其他催化劑

以上資料來自小編zhn2021.09.07
