一種基于硫化鉛包覆鈣鈦礦量子點的電致發光LED，其特征在于:采用PbS包覆鈣鈦礦量子點改善其光電性能和穩定性，并以此量子點材料作為發光層制備鈣鈦礦量子點電致發光LED；所述PbS包覆的鈣鈦礦量子點LED的結構包括:ITO玻璃作為底部電極；n型Zn0/聚乙烯亞胺作為電子傳輸層和空穴阻擋層；PbS包覆的鈣鈦礦量子點作為發光層；p型4，4'，4”-三(咔唑-9-基)苯胺薄膜作為空穴傳輸層和電子阻擋層；MoO3/Au作為頂部電極。

一種基于硫化鉛包覆鈣鈦礦量子點電致發光LED的制備方法，

一步、制備PbS包覆的CsPbI3量子點；

二步、先后用肥皂、去離子水、乙醇、氯仿、丙酮、異丙醇仔細清洗ITO導電玻璃，并進。行紫外臭氧處理，ITO作為底部電極:

三步、以每分鐘1000轉的轉速，將Zn0量子點溶液旋涂在ITO玻璃上，旋涂時間是1分鐘，然后在空氣中以150C的溫度退火10分鐘；再將上述薄膜轉移到Nz手套箱中，在110°C的溫度下，以每分鐘3000轉的轉速將溶解在2-甲氧基乙醇溶液中的PEI旋涂在Zn0薄膜。上，時間是10分鐘,Zn0/PEI層作為電子傳輸層和空穴阻擋層；

四步、以每分鐘1000轉的速度，將制備好的PbS包覆CsPbI3量子點旋涂在Zn0/PEI層上，旋涂時間是1分鐘，作為發光層；

五步、將上一步獲得的結構轉移到真空度為1X10~'torr的真空腔內，依次通過熱蒸發沉積TCTA、Mo03和Au薄膜層，其中TCTA層作為空穴傳輸層和電子阻擋層，Mo03/Au層作為頂部電極；由此獲得PbS包覆鈣鈦礦量子點電致發光LED。

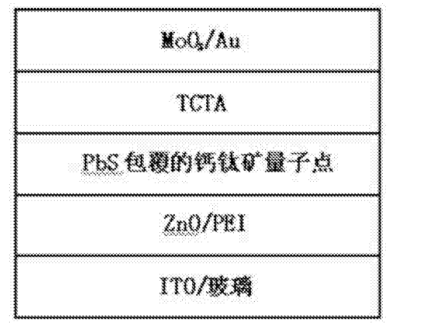

圖1本**中基于PbS包覆鈣鈦礦量子點的電致發光LED的結構圖

圖2本**中PbS包覆CsPbI3量子點的透射電鏡圖像和高分辨透射電子顯微鏡圖像；
