在室溫下，采用微乳法制備了水溶性較好的烯丙胺修飾的SiQDs，以硫酸奎寧為參考標(biāo)準(zhǔn)物，測(cè)得熒光量子產(chǎn)率為10.6%。并將其與不同量的Pdcl2反應(yīng)，制備了烯丙胺修飾硅量子點(diǎn)(SiQDs)，通過(guò)透射電鏡(TEM)和紅外(IR)光譜表征，結(jié)果顯示這種方法制備的納米粒子具有很好的分散性，并能通過(guò)配體的濃度實(shí)現(xiàn)可控制備。

水溶性烯丙胺修飾硅量子點(diǎn)(SiQDs)的制備方法

烯丙胺修飾的硅量子點(diǎn)的制備采用LiAIH，還原分散在無(wú)水微乳液中的SiCl，來(lái)制備SiQDs。具體步驟如下:

1.在氮?dú)鈿夥罩校?/span>將1.5gTOAB溶于100mL無(wú)水甲苯，加入92μLSiCl，(0.8mmol)，再加入雙倍過(guò)剩的還原劑1mol/LLiAlH的THF溶液，形成的混合物室溫反應(yīng)3h后，緩慢加入20mL無(wú)水甲醇來(lái)猝滅過(guò)量的還原劑。

2.在上述制備好的SiQDs溶液中，加入2mL烯丙胺和40μL0.05mol/LH2PtCl，的異丙醇溶液，反應(yīng)得到烯丙胺修飾的硅量子點(diǎn)(SiQDs)之后，將樣品從氮?dú)猸h(huán)境中取出，旋轉(zhuǎn)蒸發(fā)除去溶劑后，剩余的白色沉淀為TOAB和SiQDs，在白色沉淀中加入50mL二次去離子水，SiQDs親水溶解，用0.22μm的濾膜多次過(guò)濾除去TOAB。

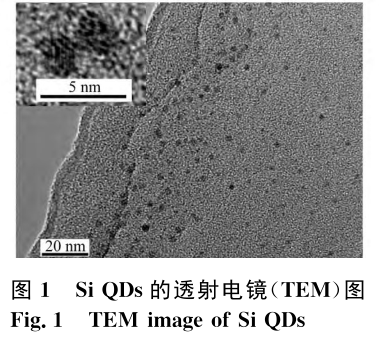

 圖1所示為合成的SiQDs的透射電鏡(TEM)圖，從圖中以看到SiQDs的分散性很好，尺寸為2.0士0.1nm。插圖為高分辨TEM圖，從插圖。上可以清楚的看到兩個(gè)獨(dú)立的SiQDs有明顯的原子晶體結(jié)構(gòu)�？疾炝讼┍�胺修飾的SiQDs的紫外-可見(jiàn)光譜，烯丙胺修飾的SiQDs在200~500nm之間有一個(gè)寬的連續(xù)吸收，在265、310nrm左右有兩個(gè)明顯的峰包。

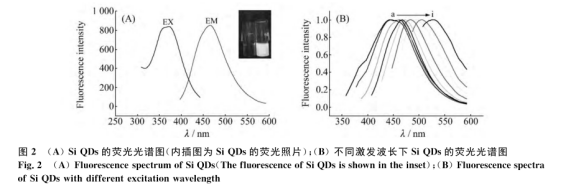

圖2(A)為水溶性烯丙胺修飾硅量子點(diǎn)(SiQDs)的熒光激發(fā)和發(fā)射光譜，其激發(fā)波長(zhǎng)為373.03nm，發(fā)射波長(zhǎng)466nm。如圖2(B)所示。這主要是因?yàn)橛幂^短的激發(fā)波長(zhǎng)時(shí)，**發(fā)射波長(zhǎng)來(lái)自較小尺寸的量子點(diǎn)，而用較大的激發(fā)波長(zhǎng)時(shí)，**發(fā)射波長(zhǎng)來(lái)自較大尺寸的量子點(diǎn)。

西安pg電子官方生物科技有限公司生產(chǎn)“水溶性低分子量聚乙烯醇接枝硅量子點(diǎn)”“水溶性熒光硅量子點(diǎn)；提供SH、炔基、N-羥基丁二酰亞胺酯、馬來(lái)酰亞胺包覆硅量子點(diǎn)(Si QDs)”等等產(chǎn)品，部分產(chǎn)品目錄如下：

Cu摻雜硅量子點(diǎn)

烯丙胺修飾硅量子點(diǎn)(Si QDs)

氨基功能化硅量子點(diǎn)(Si QDs)

水溶性綠色熒光硅量子點(diǎn)

藍(lán)綠熒光的水溶性硅量子點(diǎn)

硼摻雜氮化硅基硅量子點(diǎn)

磷摻雜硅量子點(diǎn)(Si QDs)

硼摻雜硅量子點(diǎn)(Si QDs)

碳包覆硅量子點(diǎn)(Si QDs)

硅量子點(diǎn)-金復(fù)合納米粒子復(fù)合材料

硅量子點(diǎn)摻雜二氧化鈦納米復(fù)合材料（TiO2/SiQDs）

廠家：西安pg電子官方生物科技有限公司

以上資料來(lái)自小編axc,2022.03.08

以上文中提到的產(chǎn)品僅用于科研，不能用于人體。
