中空介孔碳球內(nèi)生長花瓣?duì)?/span>MoS2二硫化鉬納米片

**2D材料MoS2由于其可調(diào)的結(jié)構(gòu)和**的儲(chǔ)鋰性能 (理論容量幾乎是石墨的兩倍)，引起廣泛關(guān)注。然而，容量的快速衰減和差的倍率性能限制了MoS2的應(yīng)用，碳包覆是**和直接的提高電化學(xué)性能的方法之一。蛋黃殼結(jié)構(gòu)納米材料可通過增加活性物質(zhì)的質(zhì)量分?jǐn)?shù)來增強(qiáng)LIB的能量密度，且蛋黃和殼之間的空隙可以作為活性物質(zhì)在脫嵌鋰時(shí)的體積膨脹緩沖區(qū)。有科研團(tuán)隊(duì)開發(fā)了一種在中空介孔碳球(HMCS)內(nèi)部生成MoS2納米片的創(chuàng)新方法。HMCS作為納米反應(yīng)器，**控制和限制了MoS2納米片的原位生長。當(dāng)作為LIB的負(fù)極材料時(shí)，與純MoS2和附著在碳球上的MoS2（C@MoS2）相比，蛋黃殼結(jié)構(gòu)的MoS2@C顯示出更高的可逆容量和倍率性能。

材料制備過程：

中空介孔碳球的合成：

將原硅酸四乙酯和間苯二酚甲醛低聚物在SiO2核心顆粒上共縮聚以形成SiO2@SiO2/RF核-殼納米球結(jié)構(gòu)。向含有70mL乙醇，10mLH2O和3mL氨水(25wt％)的溶液中加入3.46mL TEOS。15分鐘后，向該溶液中加入0.4g間苯二酚和0.56mL甲醛(37wt％)，并將體系在室溫下劇烈攪拌24小時(shí)。通過離心分離沉淀物，用去離子水和乙醇洗滌，然后在60℃下干燥過夜。將沉淀物在N2氣氛下700℃(2℃/min)煅燒5h以獲得SiO2@SiO2/C納米球。通過使用氫氧化鈉(NaOH, 1M)去除二氧化硅獲得20nm厚碳?xì)さ?/span>HMCS。

蛋黃-殼MoS2@ C納米球的合成：將0.5g的Na2MoO4·2H2O和1.0g的CS(NH2)2溶解在30mL的去離子水中，再超聲波分散30分鐘形成透明的溶液，然后將100mg的HMCS溶解在溶液中。在超聲波中分散50分鐘后，將黑色溶液轉(zhuǎn)移到60mL高壓釜中。然后將高壓釜在200℃烘箱中加熱24小時(shí)。之后，將高壓釜冷卻至室溫，轉(zhuǎn)移出溶液進(jìn)行離心。收集黑色顆粒并用去離子水和乙醇洗滌六次，然后在60℃下真空干燥過夜。將產(chǎn)物在Ar氣氛下800℃的管式爐中煅燒2小時(shí)，得到核殼MoS2@C納米球。

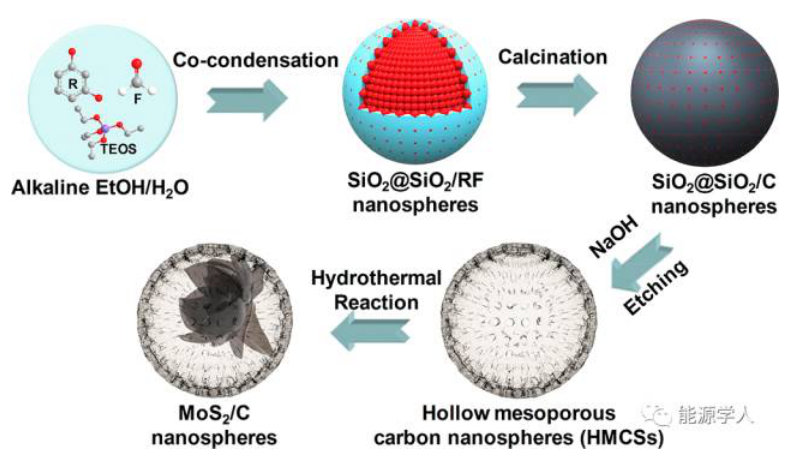

圖1.蛋黃殼MoS2@C納米球的制備示意圖

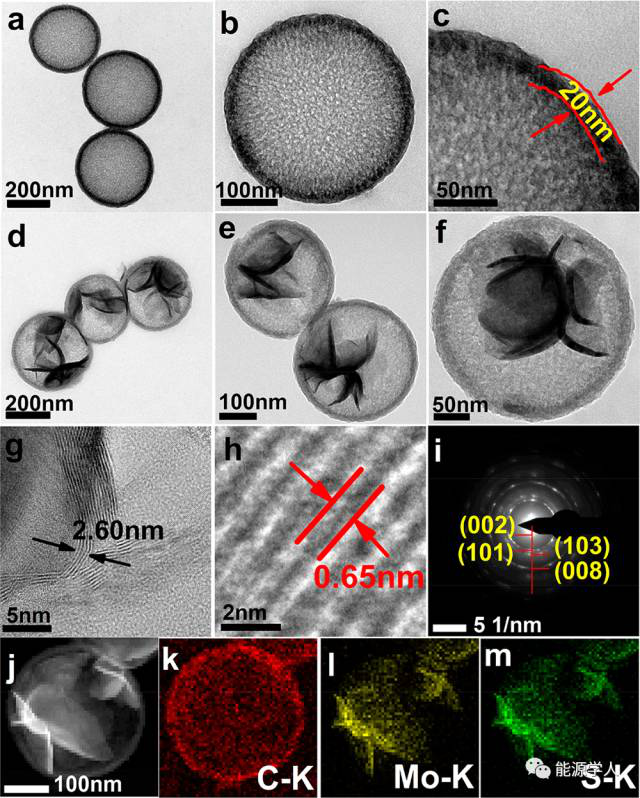

圖2.（a-c）HMCS的TEM圖像；（d-f）TEM圖像；（g,h）HRTEM圖像和（i）MoS2@C納米球的SAED圖; （j-m）STEM圖像以及相應(yīng)的元素Mapping

電化學(xué)性能測(cè)試，以1A/g電流密度對(duì)核殼MoS2@C, C@MoS2和純MoS2制成的三個(gè)電極進(jìn)行恒電流充/放電測(cè)試。核殼MoS2@C的放電和充電容量分別為1671和1197mAh/g，高于C@MoS2的1337和866mAh/g以及純MoS2的813和580mAh/g；核殼MoS2@C庫倫效率為71.6％，高于C@MoS2的64.7％；經(jīng)過200個(gè)循環(huán)后，核殼MoS2@C保持993 mAh/g高的可逆容量和循環(huán)穩(wěn)定性，而C@MoS2降低至618mAh/g。

pg電子官方生物提供的定制產(chǎn)品：

二硫化鉬復(fù)合材料

二硫化鉬納米顆粒

中空介孔碳球內(nèi)生長花瓣?duì)?/span>MoS2納米片

阿霉素修飾二硫化鉬納米片DOX-MoS2

疊氮化合物修飾MoS2二硫化鉬納米材料

氮雜苯甲酸修飾的二硫化鉬納米片（f-MoS2）

羧基功能化二硫化鉬納米片MoS2-COOH

氨基修飾二硫化鉬納米片MoS2-NH2

巰基功能化二硫化鉬納米片MoS2-SH

馬來酰亞胺修飾二硫化鉬納米片MoS2-MAL

生物素修飾二硫化鉬二維納米材料MoS2-Biotin

葉酸修飾二硫化鉬納米片MoS2-FA

NHS活化脂修飾二硫化鉬（MoS2-NHS）

馬來酰亞胺功能化二硫化鉬（MoS2-MAL）

炔基功能化二硫化鉬（MoS2-Alkyne）

疊氮功能化二硫化鉬MoS2-N3）

DBCO功能化二硫化鉬

葉酸修飾二硫化鉬MoS2-FA

多肽修飾的二硫化鉬（MoS2-RGD）

二硫化鉬量子點(diǎn)摻雜的ZnO納米粒子(MoS2@ZnO)

葡聚糖修飾二硫化鉬納米片

殼聚糖修飾二硫化鉬納米片

半乳糖修飾二硫化鉬納米片

甘露糖修飾二硫化鉬納米片

非金屬層狀半導(dǎo)體二硫化鉬 (MoS2) 納米片

負(fù)載氟西汀MoS2二硫化鉬納米片

Cy5-PEG-MoS2 熒光菁染料-聚乙二醇-二硫化鉬納米片

富勒烯C60修飾二硫化鉬納米片

TiL4@MoS2納米片

透明質(zhì)酸修飾二硫化鉬納米片HA-MoS2

透明質(zhì)酸修飾二硫化鉬量子點(diǎn)MoS2-HA

超順磁性碳化鉭(Ta4C3-IONP-SPs)納米復(fù)合材料

BSA-MoS2牛血清白蛋白修飾二硫化鉬納米片

上轉(zhuǎn)換納米顆粒修飾二硫化鉬納米片

UCNP-MoS2納米復(fù)合材料

聚多巴胺修飾的二硫化鉬納米片(MoS2-PDA)

PEG聚乙二醇包裹二硫化鉬納米片（MoS2-PEG）

氨基聚乙二醇包裹二硫化鉬納米材料MoS2-PEG-NH2

羧基聚乙二醇包裹二硫化鉬納米材料MoS2-PEG-COOH

巰基聚乙二醇修飾二硫化鉬納米材料MoS2-PEG-SH

生物素聚乙二醇包裹二硫化鉬納米材料MoS2-PEG-Biotin

葉酸聚乙二醇包裹二硫化鉬納米片MoS2-PEG-FA

馬來酰亞胺聚乙二醇包裹二硫化鉬納米材料MoS2-PEG-MAL

Cy5-PEG標(biāo)記的MoS2二硫化鉬納米片

FITC-PEG修飾MoS2二硫化鉬納米片

RGD-PEG多肽修飾MoS2二硫化鉬納米片

脂質(zhì)體包裹二硫化鉬量子點(diǎn)liposome-MoS2

二硫化鉬納米片/硫化銅納米粒子

介孔二氧化硅包裹二硫化鉬納米顆粒

二硫化鉬納米片負(fù)載二硫化鉬

二維二硫化鉬納米片負(fù)載納米銀復(fù)合材料

二硫化鉬碳納米管復(fù)合材料

納米金/磁性納米顆粒修飾二硫化鉬納米片

二硫化鉬量子點(diǎn)修飾納米金棒

二硫化鉬量子點(diǎn)/g-C_3N_4復(fù)合光催化劑

馬來酰亞胺修飾二硫化鉬MoS2-MAL

硫辛酸(LA)修飾二硫化鉬MoS2

氨基化二硫化鉬(MoS2-NH2)

羧基化二硫化鉬

MoS2-FITC/羅丹明熒光標(biāo)記二硫化鉬

MoS2/CdS納米晶體

碳納米管負(fù)載二硫化鉬

二硫化鉬納米片晶體

氧化石墨烯負(fù)載二硫化鉬GO-MoS2

以上資料來自西安pg電子官方生物小編zhn2020.12.07
