SiO2改性石墨烯-石蠟復合相變乳液的制備及熱性能

SiO2改性石墨烯-石蠟復合相變乳液的制備

采用改進的HUMMERS法[,將石墨粉氧化制備氧化石墨。之后將100 mg 氧化石墨加入100 mL乙醇與水的混合液中（乙醇與水體積比為3∶1),超聲后離心取上清液。用氨水將其pH調至9左右，再在超聲條件下緩慢滴加1 mL TEOS，于常溫下攪拌。然后轉入80℃恒溫水浴中，再加入2 mL水合腓反應24 h。然后用無水乙醇和去離子水將產物洗至中性，60℃真空干燥得到SiO2-RGO。另外，用水合朋還原氧化石墨烯（GO）得到石墨烯（RGO)，作為SiO2-RGO的對比材料。

將切片石蠟在80℃恒溫水浴中熔化，加入配方量的復配乳化劑S-185和 MOA-3PK攪拌均勻，向混合液中逐滴滴加配方量的部分80℃去離子水。再將SiO2-RGO超聲分散到剩余部分的水中，加熱到80℃，滴加到上述混合液中。在乳化溫度為80℃、攪拌速度為800 r/min 的條件下乳化40 min，自然冷卻至室溫得到SiO2改性石墨烯-石蠟復合相變乳液。

本文所有樣品的各組分含量為:W石蠟= 30%，W復配乳化劑=4%~9%，W 5io.-Rco = 0.05%~0.15%,W 水=余量，其中各組分含量都表示質量含量。

SiO2改性石墨烯的表征

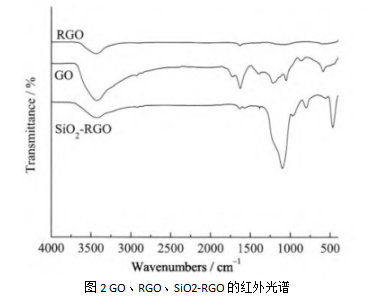

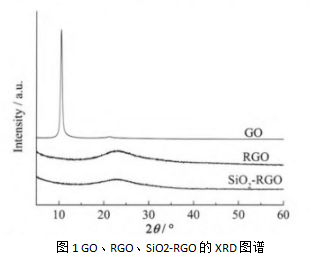

圖1和圖2分別為GO、RGO、SiO2-RGO的XRD圖譜和紅外光譜。圖1中GO在10.5°有一較強衍射峰,此為GO的特征峰;RGO在23.4°有一個弱的較寬衍射峰,說明制備的RGO的結構有序性較差，層數(shù)較少;SiO2-RGO在21.8°有一非晶衍射峰，說明SiO2包覆在石墨烯表面,并**防止了石墨烯的層積。圖2表明,GO表面含有位于3426 cm-1、1723 cm-1和1217 cm-1附近的O—H、C=O、C-o-C等親水基團。當GO被還原為RGO之后,c-O和C—o C基本消失,o—H的伸縮振動峰強度也明顯減弱，這可能是殘留在樣品表面的O—H和吸收的水分子造成的19]，表明RGO中大量含氧親水基團被除去，還原效果較好。對于SiO2-RGO,o—H的伸縮振動峰強度明顯比GO弱,在1573 cm-1左右出現(xiàn)了新的SiO2—C振動吸收峰,在1099 cm-1和466 cm-1左右出現(xiàn)較強的Si—o—Si的振動吸收峰。說明在SiO2-RGO中,SiO2和RGO通過生成Si—o—C結合，使SiO2沉積在RGO的表面。

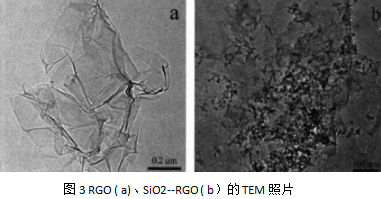

圖3a和圖3b分別為RGO和SiO2-RGO的TEM照片。由圖3a可知，RGO表面含有大量薄而清晰的褶皺，這是由于GO被還原后，表面的含氧官能團大部分被除去，為了減少體系的自由能而產生了大量的褶皺。從圖7b中可以看出，SiO2顆粒較為均勻地分散到石墨烯的表面，且 SiO2顆粒較小，粒徑約為10~30 nm。

將制備的RGO和SiO2-RGO超聲分散于去離子水中，其分散穩(wěn)定性如圖8所示，圖片下方的標注時間對應超聲完后放置的時間.剛超聲完畢時,RGO在水中呈絮狀,靜置20~30 min后幾乎完全沉降;而SiO2-RGO與水均勻混合后,靜置24 h之內整體上看不出明顯的變化，稍有少量沉降，這些沉降是由于SiO2-RGO超聲分散后仍有較大的石墨烯片層沉淀造成的�？梢钥闯�，SiO2-RGO的分散穩(wěn)定性明顯優(yōu)于RGO。說明石墨烯經SiO2改性后,其親水性得到較大改善。

成功制備了SiO2改性的石墨烯，實驗證明SiO2-RGO的親水性能比 RGO有較大程度提高。

分別制備了SiO2-RGO質量含量為0.05%,0.10%和0.15%的 SiO2改性石墨烯-石蠟復合相變乳液，其導熱系數(shù)比未添加SiO2-RGO的純石蠟乳液有明顯增大。當復合乳液中含有0.15%的SiO2-RGO時,其導熱系數(shù)為0.493 W/(m·K),增大了約20.0%。

西安pg電子官方生物可提供定制二氧化硅材料，可與其他各種活性基團相連。納米二氧化硅載藥、納米二氧化硅-多肽、納米二氧化硅-氨基酸、納米二氧化硅-糖、金屬包裹二氧化硅、二氧化硅包裹量子點等等

pg電子官方供應定制產品：

乙烯基修飾的微孔二氧化硅膜

酞菁修飾的磁性二氧化硅納米管

硅烷偶聯(lián)劑修飾納米SiO2改性MF/PVA纖維(KH570-SiO2)

苯基修飾的二氧化硅膜

胺基修飾二氧化硅改性環(huán)氧樹脂膠粘劑

硅烷修飾二氧化硅微球

二氧化硅修飾石墨烯及其絕緣導熱環(huán)氧樹脂納米復合材料

3-氨丙基三乙氧基硅烷(APTS)修飾的二氧化硅

硼修飾納米二氧化硅交聯(lián)劑

二氧化硅修飾的親水性KLaF4

酰肼修飾單分散二氧化硅微球

生物分子修飾的介孔二氧化硅納米粒子(MSN)

苯基修飾的疏水微孔二氧化硅膜

納米二氧化硅修飾的3D打印氣管支架

賴氨酸修飾的二氧化硅粒子

二氧化硅納米顆粒修飾平板絲

脯氨酸修飾二氧化硅

聚甲醛/不同表面修飾二氧化硅納米復合材料

納米二氧化硅修飾玻纖表面

親水性聚合物修飾的二氧化硅納米粒子

殼聚糖修飾二氧化硅載紫杉醇納米粒

表面修飾碳硼烷的介孔二氧化硅納米球

導電炭黑修飾二氧化硅氣凝膠負載硫復合正極材料

石墨烯氧化物修飾介孔二氧化硅

表面含硅烷修飾的中空二氧化硅微球

硼酸修飾二氧化硅固載型鉑催化劑

三聯(lián)吡啶基團修飾的納米二氧化硅粒子

Ag-SiO2核殼納米顆粒

羧基修飾的介孔二氧化硅納米粒

嵌段共聚物對SiO2溶膠—凝膠過程的修飾

γ-氨丙基三乙氧基硅烷(KH-550)修飾納米SiO2

載體SiO2表面修飾對釩基催化劑

POSS基聚合物修飾二氧化硅納米粒子

聚馬來酸酐和二氧化硅修飾的水溶性CdSe/ZnS熒光量子點

單鏈dna核酸適配體修飾二氧化硅/四氧化三鐵磁性微球

SiO2微球修飾浸潤劑

苯基修飾二氧化硅納米片纖維

納米二氧化硅修飾葉蠟石粉體

SiO2修飾的TiO2載體

納米SiO2修飾玻纖表面

Bi1.5Zn1.0Nb1.5O7柵絕緣層的SiO2修飾

磁性納米二氧化硅表面修飾

納米二氧化硅修飾碳糊電極

金納米棒的二氧化硅表面修飾

介孔二氧化硅對納米二氧化鈦進行表面修飾

膠體顆粒的二氧化硅棒修飾

殼聚糖修飾二氧化硅納米粒子

厚度可控的納米二氧化硅修飾毛細管柱

疏水性半導體量子點的二氧化硅修飾

介孔SiO2修飾多壁碳納米管

SiO2修飾的阿霉素殼聚糖硬脂酸納米粒

納米二氧化硅修飾蒙脫土粒子

SiO2修飾的ZnO納米多孔薄膜復合電極

POSS修飾二氧化硅核殼型色譜固定相

新型金納米顆粒修飾二氧化硅納米片

熱炭化的氧化鋁和納米二氧化硅雙重修飾多孔炭

納米二氧化硅修飾的氧化石墨烯/環(huán)氧樹脂復合材料

樹杈狀分子印跡二氧化硅修飾氧化銦錫

二氧化硅修飾的多球腔碳材料

二氧化硅修飾層狀硅酸鹽粉體

二氧化硅修飾疏水性半導體量子點

聚亞甲基藍/納米二氧化硅復合膜修飾電極(PMB-nano-SiO2/GCE)

摻雜12硅鉬酸的二氧化硅薄膜修飾

納米二氧化硅和二氧化鈦復合薄膜(TiO2/SiO2)

碳氟基團修飾的疏水微孔二氧化硅膜

乙烯基修飾的微孔二氧化硅膜孔

表面修飾的有機-無機雜化微孔SiO2膜

三氟丙基修飾的有機-無機雜化二氧化硅膜

透明質酸修飾的介孔二氧化硅包覆金納米棒

十三氟辛基修飾的疏水有機-無機雜化二氧化硅膜孔

CeO2修飾SiO2擔載CuIr雙金屬催化劑(CuIr/SiO2)

介孔SiO2表面的氨基修飾

氨基嫁接介孔(ATES)弘氨基丙基三乙氧基硅烷ATES-SiO2

十七氟癸基修飾的有機-無機雜化二氧化硅膜

殼聚糖表面修飾的SiO2負載Ni-B非晶態(tài)合金

zl 05.06
